                                                                     2.4.2. Логічні команди

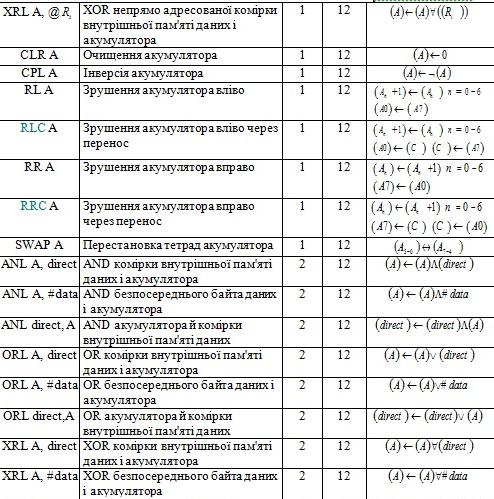

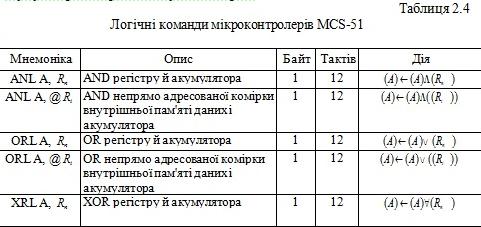

  Логічні команди (табл. 2.4) виконують реалізацію логічних операцій «І» (AND); «АБО» (ORL); «що виключає АБО» (сума за модулем два) (XRL) над операндами, зрушення над умістом акумулятора вправо й уліво, очищення акумулятора й перестановку його тетрад.
  Слід зазначити, що всі команди, що використовують регістрову й реєстрову-регістрову-непряморегістрову адресації, також однобайтові.

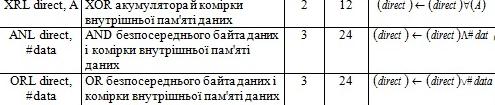

  Якщо  логічні  операції  виконуються  над  операндами,  розміщеними  у внутрішній пам'яті, й операндом, розміщеним у команді, то команди в цьому випадку мають три байти й виконуються за 24 такти. Це команди ANL direct, #data, ORL direct, #data, XRL direct, #data.
