  Визначення логічного рівня відносять до електричних властивостей інтерфейсу RS 232. Варіант такого інтерфейсу демонструється на прикладі прямого імпульсу (рис. 9.1).
Типове значення рівня лінії передачі даних складає +12V для логічного нуля та -12 V для логічної одиниці. Середні значення знаходяться в діапазоні +3V  -  логічний  нуль,  -3V  -  логічна  одиниця,  та  максимально  допустимі значення - +15V та -15V відповідно.
9.1.1.1. Визначення логічного рівня

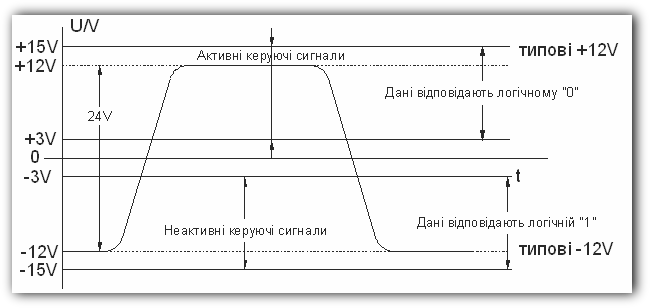

Рис. 9.1. Визначення логічного рівня RS 232
для ліній передачі даних та керуючих сигналів

  Таким чином, біт даних буде розшифровано як логічну одиницю, якщо рівень U менший за -3V, і як логічний нуль при рівні U більший за +3V. Навпаки, сигнали, що сповіщають та керують, є активними, коли напруга більша за +3V, та неактивними, коли рівень U менший за -3V.
