9.3.1.2. Розведення контактів та сигналів
В якості роз’ємного з’єднання RS 232 використовують, наприклад, штекерний підроз’єм D. Його вигляд згори зображено на рис. 9.2.я.
В якості роз’ємного з’єднання RS 232 використовують, наприклад, штекерний підроз’єм D. Його вигляд згори зображено на рис. 9.2.я.

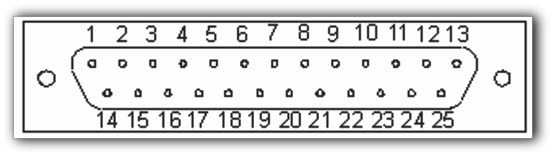

Рис. 9.2. 25-контактний штекерний підроз’єм D інтерфейсу
з призначенням виводів для інтерфейсу RS 232

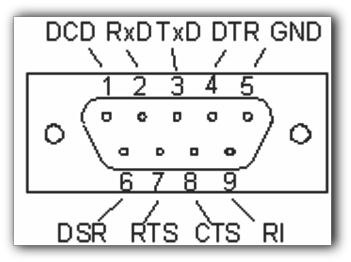

Рис. 9.3. 9-контактний штекерний підроз’єм D
інтерфейсу з призначенням виводів для інтерфейсу
RS 232
Магістралі, що використовуються для передачі даних, можуть бути змонтовані у відповідності до розпайки виводів, що демонструється вище (рис. 9.3).
Функціональні характеристики інтерфейсу RS 232 можна виділити з наведених нижче ліній передач (рис. 9.4). Тут демонструються найбільш важливі лінії передач.
Функціональні характеристики інтерфейсу RS 232 можна виділити з наведених нижче ліній передач (рис. 9.4). Тут демонструються найбільш важливі лінії передач.

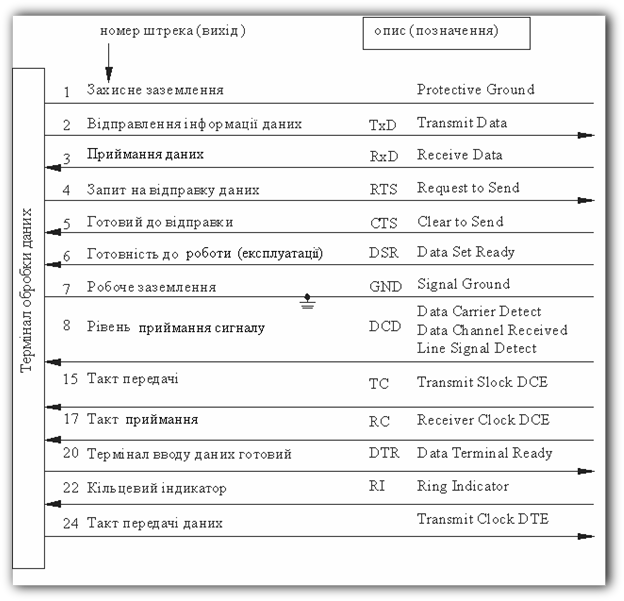

Рис. 9.4. Призначення сигналів інтерфейсу RS 232
На рис. 9.5 зображено просте двопровідне з’єднання між двома терміналами на основі RS 232.
Рис. 9.5. Мінімальна конфігурація з’єднання RS 232
між двома терміналами
